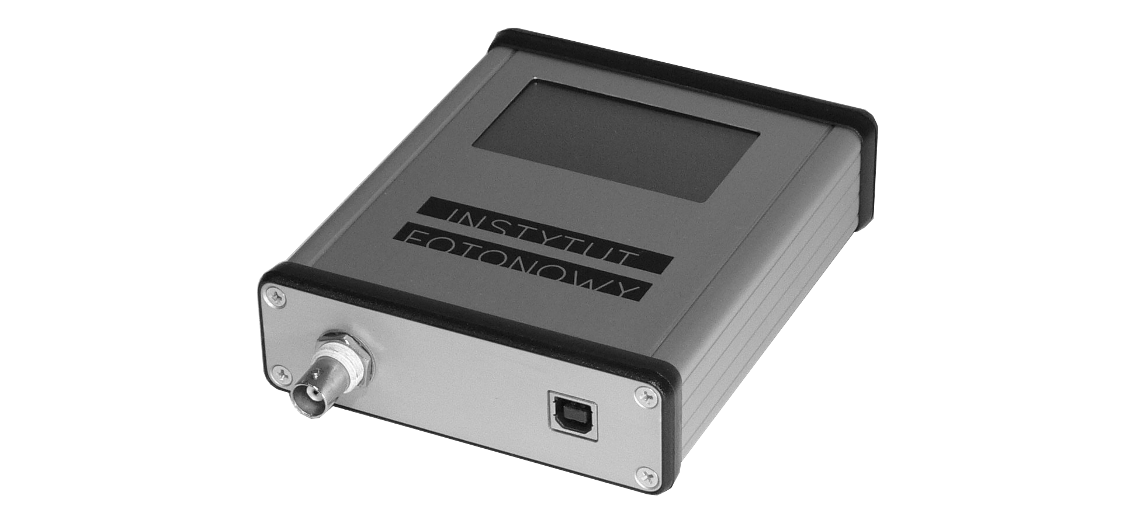

Jest urządzenie niezbędne w laboratorium zajmującym się pomiarami z wykorzystaniem światła.
Kalibrator służy do wyznaczania całkowitej mocy światła padającej na próbkę umieszczoną w celi fotoelektrochemicznej, zamocowanej w uchwycie spektrometru fotoelektrycznego.
Urządzenie to rozwiązuje problem dokładnego pomiaru liczby fotonów docierających do próbki przy danej długości fali. Spektrometr fotoelektryczny wyposażony w moduł pomiaru IPCE (Incident Photon to Converted Electrons ratio) rejestruje ile światła wychodzi z monochromatora. Tylko część z tego światła padnie na próbkę będącą w kontakcie z elektrolitem. Kalibrator mierzy tę część.
Urządzenie jest też używane do kalibracji intesywności światła dostarczanego przez rewolwer LED w mini spektrometrze fotoelektrycznym.

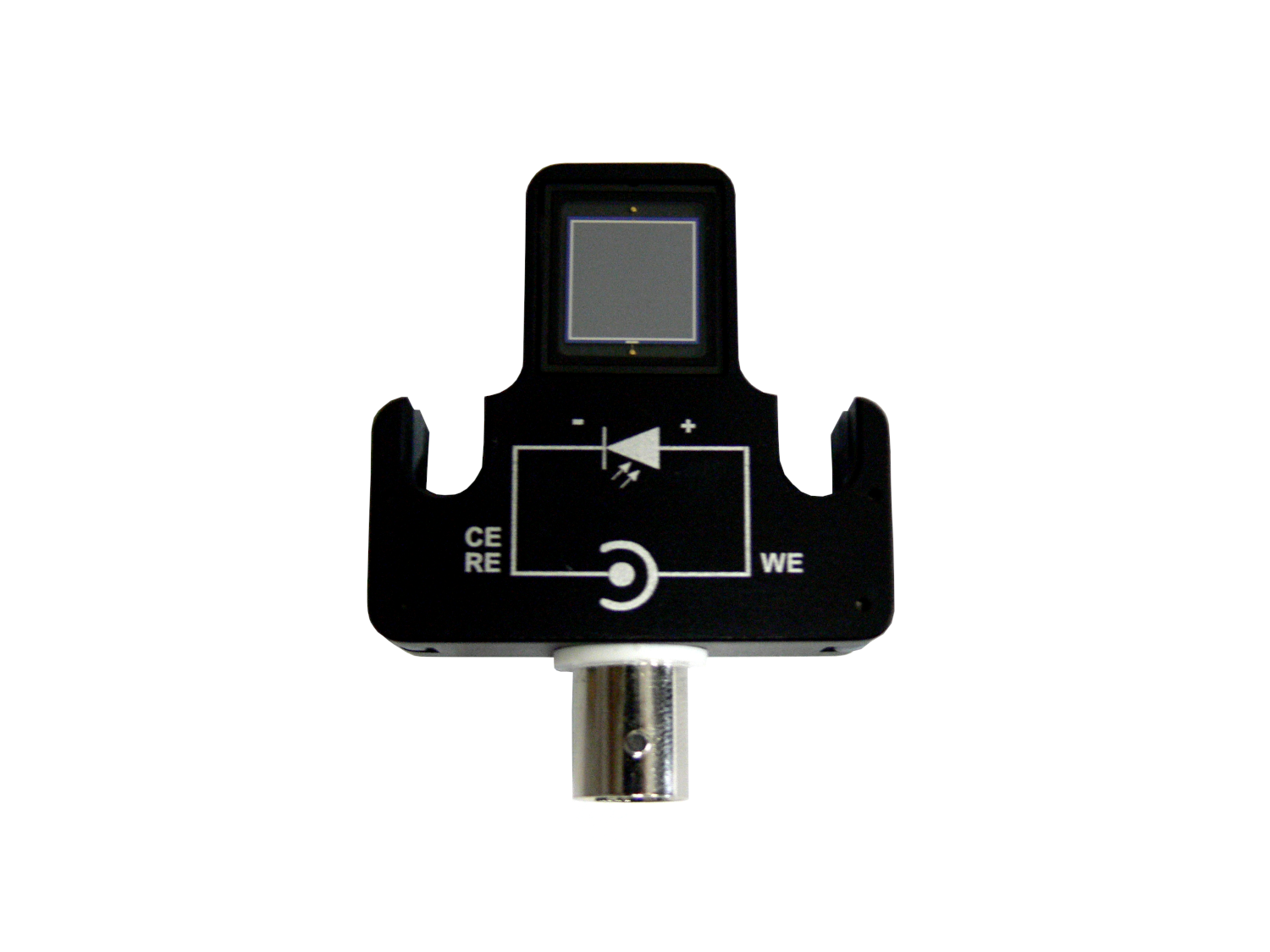

Głowica kalibratora dostosowana jest do uchwytu kuwet
Głowica zawiera skalibrowaną fotodiodę o powierzchni 1 cm², która mierzy moc światła za uniwersalną kuwetą elektrochemiczną .
kliknij obrazek, aby powiększyć
Kuweta pomiarowa z kalibratorem
Kalibrator może być również użyty do pomiaru absorbcji światła przez przezroczystą próbkę w dedykowanej kuwecie,
jednocześnie z wykonywaniem pomiaru fotoprądu.
Podstawowe parametry
- liczba kanałów: 1
- zakres spektralny: 200 – 1100 nm
- rozdzielczość nastawy dł. fali: 10 nm
- wielkość sensora: 10 mm x 10 mm
- możliwość pomiarów szerokopasmowych: białego LED, światła lampy ksenonowej, światła słonecznego
- ekran dotykowy
- liczba zakresów natężeniowych: 4
- prąd maksymalny: 2 mA
- sposób mocowania sensora: głowica montowana za kuwetą elektrochemiczną
- zasilanie: z gniazda USB
- komunikacja z PC: szeregowa
